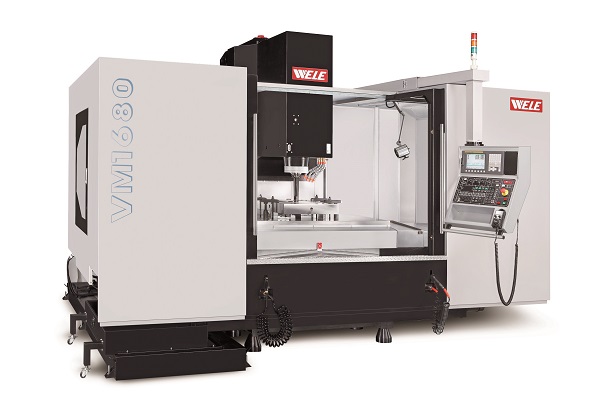

VM系列
- Y軸複合軌（二線軌+二硬軌）
- Y軸800mm超大行程
- 重要軌道滑動面及結合面，均採用手工鏟花精密製造。
（ 軌道Turcite/背扣/嵌條/立柱與底座間/主軸端面/螺帽面等） - 完美的鏟花技術，確保優良的機器精度及壽命。
| 技術規格 | 單位 | VM1480 | VM1680 | VM1880 |
| 工作範圍 | ||||
| X軸行程 | mm | 1400 | 1600 | 1800 |
| Y軸行程 | mm | 800 | ||
| Z軸行程 | mm | 700 | 800 | |
| 工作臺尺寸 | mm×mm | 1500×800 | 1750×800 | 1950×800 |
| 工作臺載重 | kg | 1800 | 2000 | 2200 |
| 主軸端面至工作臺面距離 | mm | 200-900 | 200-1000 | |
| 工作臺至地面高度 | mm | 1100 | 1136 | |
| 主軸系統 | ||||
| 主軸型式/轉速 | 齒輪式/6000 | |||
| 主軸錐度（選配） | BT-50 | |||
| 主軸馬達功率（連續/30分） | KW | 11∕15 | ||
| 主軸馬達扭矩（連續/30分） | Nm | 270/380 | ||
| 進給系統 | ||||
| 快速進給（X/Y/Z） | m/min | 24/24/18 | ||
| 切削進給 | m/min | 1∕10 | ||
| 螺桿直徑（節距P=X/Y/Z) | mm | Ø50/P=10/10/10 | Ø50/P=12/10/10 | |
| 機臺尺寸 | ||||
| 機臺長度（不含CTS水箱） | mm | 4050 | 4450 | |
| 機臺寬度 | mm | 2935 | 3040 | |
| 機臺高度 | mm | 2535 | 2606 | |
| 機臺重量 | mm | 12000 | 16000 | 18000 |
| 控制系統 | ||||
| 控制系統 | FANUC 0iMD | |||
| 其他 | ||||
| 氣壓要求 | kg/cm² | 6 | ||
| 電力消耗 | KVA | 40 | ||
| 三軸鐳射定位精度（VDI 3441） | ||||
| 定位精度（P) | mm | 0.015 | ||
| 重現精度（Ps mean) | mm | 0.008 | ||
| 三軸鐳射定位精度（JIS-B 6336） | ||||
| 定位精度 | mm | ±0.005 | ||
| 重現精度 | mm | ±0.003 | ||
注：本公司保留因技術需求，隨時更改型錄內容及文字的權利。
