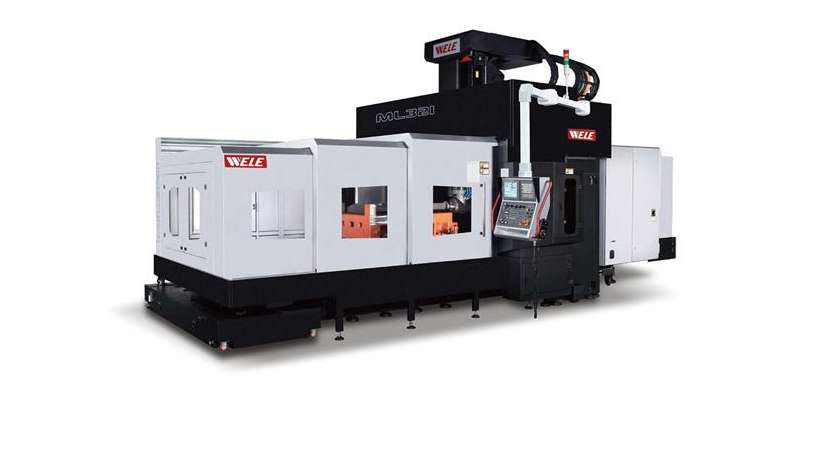

ML-6××系列
1.全自動立臥頭交換機構
2.最新一代齒輪傳動主軸設計
3.全系列重負荷滾柱導軌設計
4.最大行程(X/Y/Z)：7060/4000/1400mm
| 規格/機型編碼 | 單位 | ML-625 | ML-632 | ML-633 | ML-733 |
| 工作範圍 | |||||
| X軸行程（前後） | mm | 6060 | 6060 | 6060 | 7060 |
| Y軸行程（左右） | mm | 2550 | 3200 | 3350 | 3350 |
| Z軸行程（上下） | mm | 800標準（1000，1200，1400選配） | |||
| 主軸鼻端至工作臺面距離 | mm | 200-1000標準（200-1200，200-1400，200-1600選配) | |||
| 雙柱間距離 | mm | 2700 | 2700 | 3500 | 3500 |
| X軸方向可加工尺寸（臥刀200長） | mm | 5260 | 5260 | 5260 | 6260 |
| Y軸方向可加工尺寸（臥刀200長） | mm | 1750 | 2400 | 2550 | 2550 |
| 工作臺尺寸（X軸方向） | mm | 6000 | 6000 | 6000 | 6000 |
| 工作臺尺寸（Y軸方向） | mm | 2400 | 2400 | 2400 | 2400 |
| 工作臺負載重量 | kg | 20000 | 20000 | 20000 | 20000 |
| T型槽尺寸（寬×間距×數量） | mm | 28×200×10 | |||
| 主軸系統 | |||||
| 主軸馬達（連續/30分鐘） | kw | 22/26 | |||
| 主軸轉速（立軸） | rpm | 兩檔無段變速10-6000rpm標準 （10-4000rpm選配） | |||
| 主軸轉速（臥軸） | rpm | 2400 | |||
| 主軸輸出扭力（最大） | Nm | 626.2/740.1Nm通用于6000rpm （910/1077Nm通用于4000rpm選配） | |||
| 主軸錐孔 | # | BT#50標準（ISO50,DIN69871A選配） | |||
| 主軸拉刀力 | kg | 1800 | |||
| 主軸軸承尺寸 | mm | 100 | |||
| 近給系統 | |||||
| 快速近給速率(X軸) | mm/min | 9000 | 9000 | 9000 | 6000 |
| 快速近給速率(Y,Z軸) | mm/min | 20000/15000 | 15000/15000 | 15000/15000 | 15000/15000 |
| 切削近給率 | mm/min | 1-9000 | 1-9000 | 1-9000 | 1-6000 |
| 近給螺桿尺寸 X軸（直徑×節距） | mm | 80×25 | |||
| Y軸（直徑×節距） | mm | 63×20 | |||
| Z軸（直徑×節距） | mm | 50×10 | |||
| 軸向馬達馬力（X/Y/Z) | kw | 9×4×4 | |||
| 換刀系統 | |||||
| 刀庫容量 | pcs | 32標配(60,90,120選配） | |||
| 最大刀具直徑/鄰刀空 | mm | 127/215 | |||
| 最大刀具長度 | mm | 400 | |||
| 最大刀具重量 | kg | 20 | |||
| 三軸鐳射定位精度（JIS 6336 檢測法/見注1） | |||||
| 定位精度 （全行程） | mm | ±0.015 | ±0.015 | ±0.015 | ±0.015 |
| 重現性精度 （全行程) | mm | ±0.003 | ±0.003 | ±0.003 | ±0.003 |
| 三軸鐳射定位精度（VDI 3441 檢測法/見注2） | |||||
| 定位精度 （全行程） | mm | 0.05 | 0.05 | 0.05 | 0.06 |
| 重現性精度 （全行程) | mm | 0.035 | 0.035 | 0.035 | 0.045 |
| 其他 | |||||
| 電力規格 | AC220V±10%，3相，60Hz/50Hz | ||||
| 總需求電力 | KVA | 60/60/60KVA | |||
| 氣壓需求壓力 | kg/cm2 | 5 | |||
| 油壓箱容量（油壓泵馬力） | liter | 125L(7.5HP) | |||
| 潤滑油箱容量 | liter | 6 | |||
| 切削液容量（切削液泵馬力） | liter | 750L(1.5HP) | 850L(1.5HP) | 850L(1.5HP) | 850L(1.5HP) |
| XYZ軸導軌型式 | 超強剛性滾柱綫軌（X軸爲三軌，YZ爲二軌） | ||||
| 控制器 | FANUC 31iMB | ||||
| 機器總重 | kg | 50000 | 51000 | 51500 | 57500 |
